  当前位置:首页 > 产品分类 > 过滤器系列 >

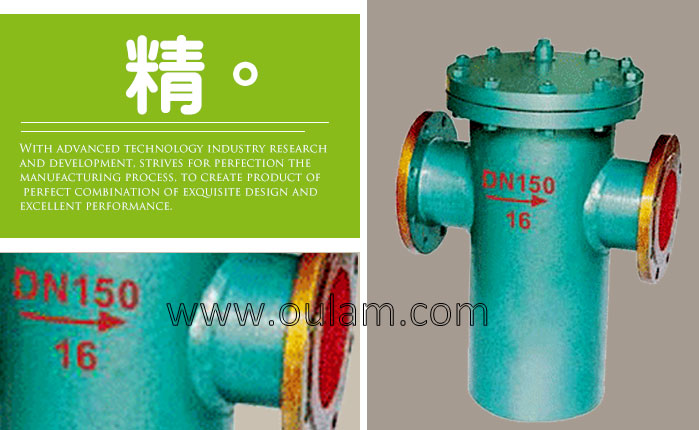

国标T型过滤器/蓝式过滤器SBR41H型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 过滤器系列
原产地:
行业应用: 化工行业
适用介质:
上架时间:2018-08-16 09:20:49

过滤器概述
过滤器(水过滤器)属于管道粗过滤器系列,也可用于气体或其他介质大颗粒物
过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、
泵 等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。过
滤器(水过滤器)具有制作简单、安装清洗方便、纳污量大等优点。

作用过滤器是输送介质的管道系统不可缺少的一种过滤装置,过滤器通常安装在
减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护
阀门及设备的正常使用。
适用介质:水、蒸汽、空气、油品等带有杂质的管道流体介质。
应用:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市
政、机械设备配套、电子工业,城建等领域。
维护:系统最初工作一段时间后(一般不超过一周),应进行清洗,以清除系统初
始运行时积聚在滤网上的杂质污物。在此后,须定期清洗。清洗次数依据工况条件
而定。若过滤器不带排污丝堵,则清洗过滤器时要将滤网限位器以及滤网拆下。



蓝式过滤器技术参数
工作压力:1.6-5.0Pa
介质:油、水、气
壳体:钢管焊制
过滤精度:0.22-1.0mm
滤芯、滤网:304材料

蓝式过滤器概述
蓝式过滤器用油或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面
积大于2-3倍.远远超过Y型、T型过滤器过滤面积。过滤器精度在过滤器中属于
一种精度最佳的过滤器,滤网结构与其它过滤网不一样。
工作原理
管道在安装时会有其它杂物带入管道,在生产中原材料中也含有杂物。管道里液
体经过过滤器时它的污物由过滤器收藏到滤网中,在一定的程度时打开壳盖清理
滤网即可。篮式平底式过滤器主要由接管、主管、滤篮、法兰盖及紧固件等组成,
当流体通过主管进入过滤篮后,固体杂质颗粒被阻挡在过滤篮内,而洁净的流体
通过滤篮后由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,
拆卸法兰盖,取出滤篮,清洗后重新装入即可,因此,使用维护极为方便。

主要零件材料

壳体材质

铸铁、碳钢

不锈钢

滤框滤网材质

不锈钢

密封件材质

耐油石棉、柔性石墨、聚四氟乙烯

工作温度(℃)

-30~+380

-80~+450

公称压力(MPa)

0.6~6.4 (150Lb~300Lb)

过滤精度(目/in)

10-300

连接方式

法兰、对焊



直通篮式过滤器外形尺寸 mm

公称直径DN

主要尺寸

排放□“B”



参考重量(kg)

φ

L

H1

H2

H(拆卸滤网距离)

25

76

220

160

260

480

R1/2"

12

32

76

220

165

270

495

16

40

114

280

180

300

550

23

50

114

280

180

300

550

28

65

140

330

220

350

650

48

80

168

340

260

400

740

65

100

219

420

310

470

880

R3/4"

126

150

273

500

430

620

1175

248

200

325

560

530

780

1875

292

250

426

660

640

930

2170

415

300

478

750

840

1200

2690

596



高低篮式过滤器外形尺寸mm

公称直径DN

主要尺寸

排放□“B”



参考重量(kg)

φ

L

H1

H2

H3

H(拆卸滤网距离)

25

76

220

110

70

280

520

R1/2"

15

32

76

220

110

70

285

525

19

40

114

280

120

100

340

630

24

50

114

280

120

100

340

630

29

65

140

330

160

110

400

750

40

80

168

340

180

140

460

860

55

100

219

420

220

170

550

1040

R3/4"

103

150

273

500

310

220

720

1375

181

200

325

560

390

280

900

2005

303

250

426

660

480

320

1070

2320

439

300

478

750

640

400

1360

2870

625
