  当前位置:首页 > 产品分类 > 球阀系列 >

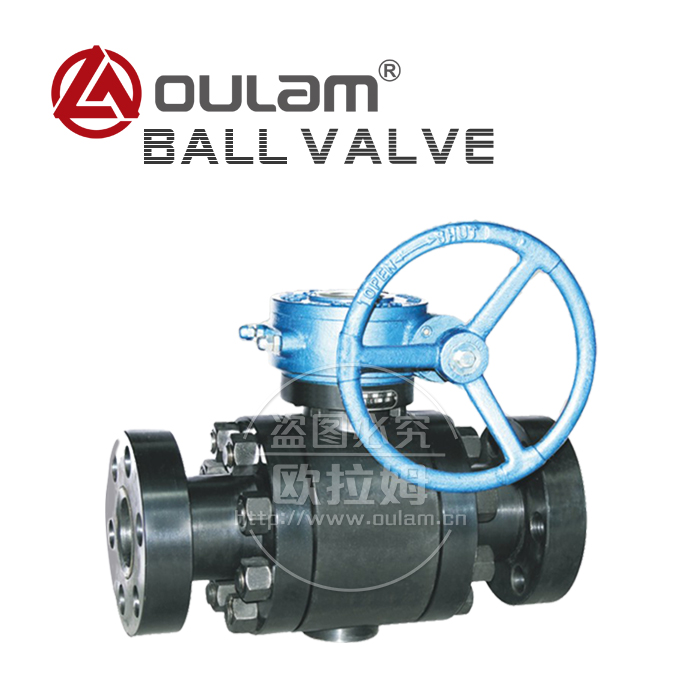

美标高压锻钢球阀/涡轮锻钢球阀Q347W/H/Y 型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 球阀系列
原产地:
行业应用: 天然气行业
适用介质:
上架时间:2018-01-17 09:50:26


欧拉姆锻钢球阀采用紧凑型与接体结构

由于结构合理,占地空间少,密封性能好,深受广大用户信赖。阀座采用PTFE+25%玻纤或PEEK。

PTFE+25%玻纤在高压下能获得比PTFE更好的性能,而且还能减少酸性介质腐蚀,通常在800磅级

的压力下采用;另外可以根据客户要求定做进口PEEK材质,以适应高温,高压工况下的高密封工

作性能。具有防火、防静电以及防阀杆吹出结构。



【主要零部件材质】

序号No.

零件名称Part name

材质Material

序号No.

零件名称Part name

材质Material

ASTM

ASTM

1

O型圈“O”Ring

Viton

13

球体Ball**

A105+ENP

2

密封圈Sealing ring

PTFE

14

衬套Bushing

PTFE&Nikealium

3

阀座*Seat

A105

15

上阀杆Stem*

A182-F6a

4

弹簧Spring

Inconel x-750

16

垫片Gasket



5

螺柱Bolt

A193-B7

17

阀盖Cover

A105

6

左右阀体bonnet

A105

18

填料Packing

Graphite

7

注脂阀Grease injection valve

Assembled

19

支架Yoke

A216-WCB

8

垫片Gasket

柔性石墨+不锈钢

20

驱动装置Driving

Assembled

9

下阀杆Stem*

柔性石墨+不锈钢

21

连接套Connection set

AISI C1045

10

垫片Gasket

A182-F6a

22

填料压盖Gland

A216-WCB

11

衬套Bushing

PTFE&Nikealium

23

定位销Stop pin

A276-410

12

阀盖Body

A105

24

排污堵头Drain plug

A105

 注:*抗硫型阀门的该零件的材质为ASTMA276-321);

   **抗硫型阀门的该零件的材质为ASTMA182-304DF8+Ni.P);



应用规范/Application standards

1、设计制造:BS5351 MSS SP-118;
2、连接端尺寸:
1)承插口尺寸按:ANSI B16.11;JB/T1751
2)螺纹端尺寸按:ANSI B1.20.1;JB/T7306
3)对焊端尺寸按:ANSI B16.25;JB/T12224
4)法兰端尺寸按:ANSI B16.5;JB79
3、阀门检查和试验:
API 598;GB/T13927;JB/T9092
4、结构特征:
螺纹连接阀盖;两段式;
5、材料按:ANSI/ASTM规定。
6、主体材料:
A105;LF2;304(L);316(L);F347;
F321;F51;Monel;20合金等。


公司技术专利: 公司技术专利已经拥有13项技术专利。

产品服务承诺:

1、产品保质期为一年,一年之内如出现质量问题,本公司将实行三包,包修、包换、包退。

2、因用户使用不当或在保修期外,而引起损坏或不正常工作,本公司对产品提供终身有偿维

修服务,本公司免费提供技术咨询。

3、请您按说明书正确使用产品,能确保产品使用寿命。
