  当前位置:首页 > 产品分类 > 止回阀系列 >

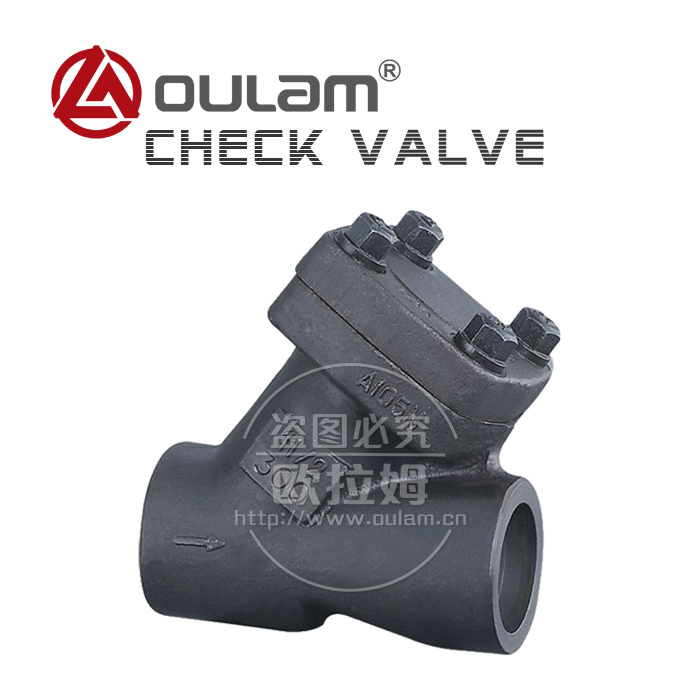

Y型高温止回阀/GL61H型止回阀

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 止回阀系列
原产地:
行业应用: 能源行业
适用介质:
上架时间:2018-02-01 08:59:21


Y型高温止回阀 标准材质明细表

序号

零件名称

CStoASTM

AStoASTM

SStoASTM

A105

F22

F304(L)

F316(L)

1

阀体

A105

A182F22

A182F304(L)

A182F316(L)

2

阀瓣

A276420

A276304

A276 304(L)

A276316(L)

3

阀盖

A105

A182F22

A182F304(L)

A182F316(L)

4

铭牌

SS

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

—29℃~425℃

—29℃~550℃

—29℃~200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS

缩径

3/8”

1/2”

3/4”

1”

11/4”

11/2”

2”



全径



3/8”

1/2”

3/4”

1”

11/4”

11/2”

2”

L

98

98

110

120

140

140

170

200

H(开)

85

85

95

105

114

114

132

145

重量

3.1

3.0

3.7

6.5

8.5

8.0

10.9

12.5



"Y"型锻钢阀有三种阀盖设计形式:

第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片

(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.

第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,

内压自密封环密可设计成"Y"型阀的有截止阀和止回阀。




阀门关键词:止回阀型号,GL61H型止回阀,Y型止回阀,能源行业止回阀,止回阀厂家
