针型阀的参数：
公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa
公称通径：DN5～DN25
适用介质：油﹑水﹑气等多种非腐蚀性或腐
蚀性介质。
适用温度：-20℃～+440℃ -70℃～-240℃
≤540℃ ≤570℃等
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑
316L﹑12Cr1Mov等
|
针型阀的工作原理：
针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作
开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入
阀座，由此得名。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐
压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的
一种先进连接方式的阀门。针型阀的密封性良好，使用寿命长，即使密封面损坏
后，也只需要更换易损零件，即可继续使用。
针型阀的选用原则：
1、低温介质的管路系统和装置上，宜选用加上阀盖的低温针型阀。
2、炼油装置的催化裂化装置的管路系统上，可选用升降杆式针型阀。
3、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制
造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或
装置上，可选用金属密封针型阀。
7、成品油的输送管线和贮存设备，选用焊接连接的针型阀。
8、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的针型阀。
9、氧气管路系统中，需严格脱脂处理。
表仪表针型阀主要零件材料：
零件名称
Part name |
阀杆
Stem |
阀体
Body |
阀底座
Base |
填料
Packing |
填料阀盖 Packing
bonnet |
手轮Handwheel |
| J19H-320-DN6 |
碳钢
Carbon steel |
铬不锈钢
Cr. Stainless steel |
聚四氟乙稀，柔性石墨
PTFE，Soft graphite |
碳钢Carbon steel |
优质碳钢
High grade carbon steel |
| J19W-320P-DN15 |
铬镍不锈钢
Cr. Ni Stainless stee |
铬不锈钢
Cr. Stainless steel |
铬镍不锈钢
Cr. Ni Stainless steel |
不锈钢Stainless steel |
压力表仪表针型阀主要性能规范：
型号
Type |
公称压力PN Mpa |
试验压力PS(Mpa)_Test pressure |
工作压力(Mpa) Working pressure |
工作温度(OC) Working temps. |
适用介质Applicable medium |
壳体
Shell |
密封(液)Seal |
密封(气)Seal |
| J19H-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540OC |
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
| J19W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425 OC |

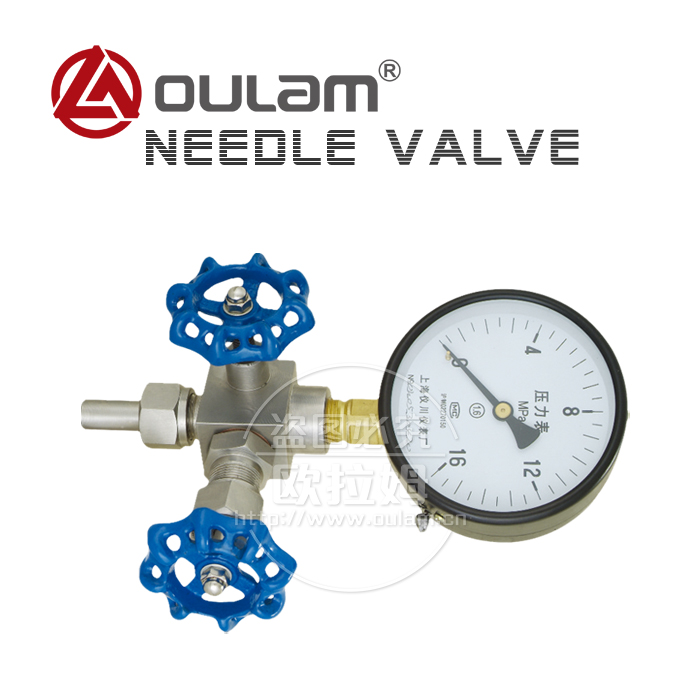

J19H压力表仪表针型阀主要外形及连接尺寸：
型号
Type |
公称直径
DN（mm） |
尺寸 Dimension |
重量(kg)Weight |
| L1 |
Do |
D2 |
D1 |
H |
H1 |
M1 |
Rc |
| J19H-320 |
6 |
100 |
65 |
14 |
5 |
100 |
110 |
M20×1.5左 |
- |
1.2 |
| J19W-320P |
15 |
85 |
65 |
- |
- |
100 |
110 |
M20×1.5 |
G1/2” |
1.0 |
针型阀安装注意事项：
1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体
所标箭头方向一致，连接应牢固紧密。
2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准（通用阀门标志）
GB 12220的规定。
3、对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强
度和严密性能试验，合格后方准使用。
4、强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、
填料应无渗漏为合格。
5、严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。
