  当前位置:首页 > 产品分类 > 球阀系列 >

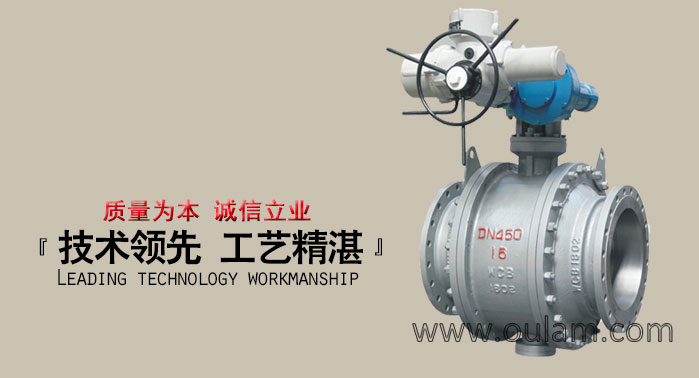

大口径电动球阀/电动锻钢固定球阀Q947F型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 球阀系列
原产地:
行业应用: 环保行业
适用介质:
上架时间:2018-01-08 08:49:00




【固定球阀结构特点】

1、自动泄压结构

2、密封的紧急救护

3、防火结构

4、防静电结构

5、防腐蚀

6、抗硫化应力裂化



应用规范/Application standards

1、设计制造:BS5351 MSS SP-118;

2、连接端尺寸:

1)承插口尺寸按:ANSI B16.11;JB/T1751

2)螺纹端尺寸按:ANSI B1.20.1;JB/T7306

3)对焊端尺寸按:ANSI B16.25;JB/T12224

4)法兰端尺寸按:ANSI B16.5;JB79

3、阀门检查和试验:

API 598;GB/T13927;JB/T9092

4、结构特征:

螺纹连接阀盖;两段式;

5、材料按:ANSI/ASTM规定。

6、主体材料:

A105;LF2;304(L);316(L);F347;

F321;F51;Monel;20合金等。



【主要零部件材质】

序号No.

零件名称

材质

序号No.

零件名称

材质

ASTM

ASTM

1

左右阀体

A216-WCB

15

密封圈

PTFE

2

螺栓

A193-B7

16

球体

WCB+ENP

3

螺母

A194-2H

17

上阀杆

A182-F6a

4

底盖

A105

18

AISI C1045

5

垫片

柔性石墨+不锈钢

19

填料垫

A276-420

6

下阀杆

A182-F6a

20

填料

柔性石墨

7

O型圈

Viton

21

O型圈

Viton

8

垫片

柔性石墨+不锈钢

22

垫片

柔性石墨+不锈钢

9

阀体Body

A216-WCB

23

阀盖

A105

10

排污堵头

A105

24

O型圈

Viton

11

注脂阀

Assembled

25

填料压盖

A216- WCB

12

弹簧

Inconel X-750

26

支架

A216- WCB

13

O型圈

Viton

27

连接套

AISI C1045

14

阀座

A105












阀门关键词:球阀Q947F型,电动球阀,大口径电动固定硬密封球阀,球阀厂家,球阀规格
