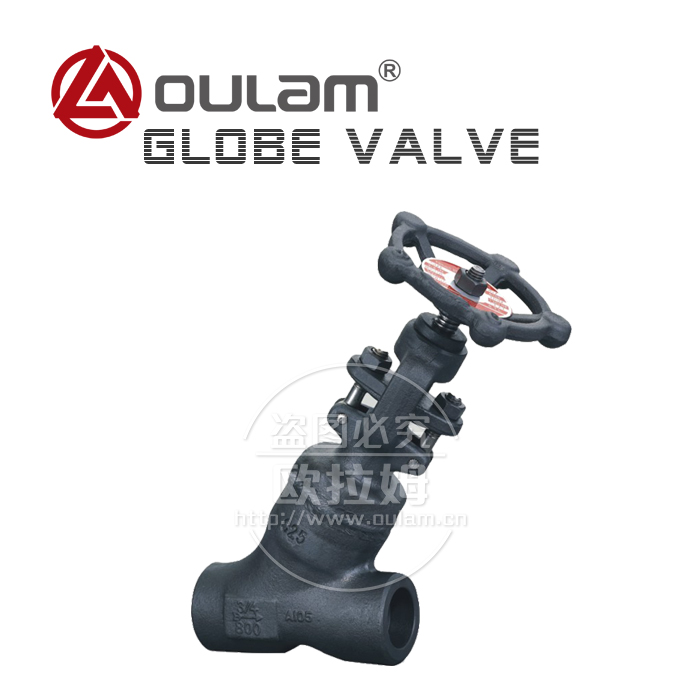

Y型锻钢截止阀/承插焊截止阀J65H型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 截止阀系列
原产地:
行业应用: 医药行业
适用介质:
上架时间:2018-07-21 09:26:29




锻钢截止阀体盖连接设计形式有三种:

一、体盖螺栓连接锻钢截止阀,按这种连接形式设计的阀门,其的阀体与阀盖用螺栓连接,

采用缠绕式垫片密封,优点是方便在使用中的维护;

二、体盖焊接连接锻钢截止阀,按这种连接形式设计的阀门,其阀体与阀盖全焊密封,

优点是无外泄漏;

三、是压力自紧式阀盖锻钢截止阀,按这种连接形式设计的阀门,其阀体与阀盖用螺蚊连接,

内压自密封环密封,优点是内部压力越大,其密封性能越好。

您可以根据实际情况合理选用我们的锻钢阀门。



锻钢截止阀结构:

1、全径或缩径 2、明杆支架式 3、自定心压板压套式

4、螺栓连接、全焊密封连接以及内压自紧式连接阀盖 5、整体式上密封座

6、阀瓣可变换为节流型、针型、球型和止回型锻钢截止阀适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保


碳钢温压等级:

压力温度等级:GB/T 12224-2005

H3标题: ◆产品应用范围:

石油、化工、煤气、锅炉、食品、供排水道等

安装与维护注意事项:

1、手轮、手柄操作的截止阀可安装在管道的任何位置上。

2、手轮、手柄及伟动机构,不允许作起吊用。

3、介质的流向应与阀体所示箭头方向一致。




压力自紧式Y型阀设计结构和特征:

压力自紧封Y型截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598,标记按MSS-SP-25。

采用以下结构

1、全径或缩径

2、升降式和球式止回阀

3、按需内置弹簧

4、可拆卸实心阀瓣

5、自定心压板压套式

6、整体式上密封座

7、明杆支架型(OS&Y)

8、螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖

9、承插端符合ASME B16.11

10、螺纹连接端(NPT)符合ANSI/ASME B1.20.1

11、阀瓣可变换为针型、节流型、球型、止回型



锻钢截止阀结构:

1、全径或缩径    2、明杆支架式    3、自定心压板压套式

4、螺栓连接、全焊密封连接以及内压自紧式连接阀盖    5、整体式上密封座

6、阀瓣可变换为节流型、针型、球型和止回型






阀门关键词:截止阀价格,锻钢截止阀,承插焊Y型截止阀,J65H,医药行业截止阀,截止阀厂家,截止阀标准
