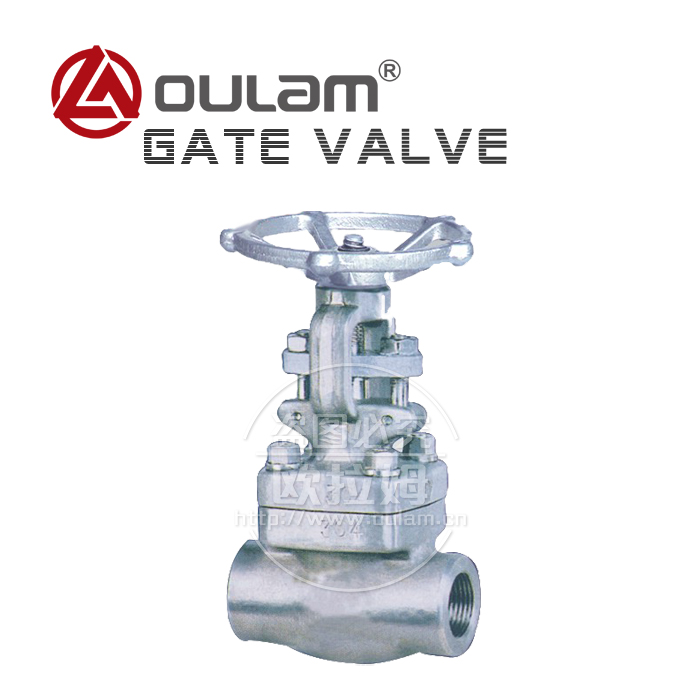

不锈钢美标闸阀/内螺纹闸阀Z11Y型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 闸阀系列
原产地:
行业应用: 能源行业
适用介质:
上架时间:2018-08-16 09:20:49




闸阀是最常用的截断阀之一,主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径

范围很大,尤其适用于中、大口径的管道。

闸阀具有以下优点:流体阻力小 , 密封面能受介质的冲刷和侵蚀小。 开闭较省力。 介质流向不

受限制 , 不阻流、不降低压力。 形体简单 , 结构长度短,制造工艺性好,适用范围广。



闸阀的安装与维护应注意以下事项:

1、手轮、手柄及传动机构均不允许作起吊用,

并严禁碰撞。

2、双闸板闸阀应垂直安装(即阀杆处于垂直

位置 , 手轮在顶部 )。

3、带有旁通阀的闸阀在开启前应先打开旁通

阀(以平衡进出口的压差及减小开启力 )。

4、带传动机构的闸阀,按产品使用说明书的

规定安装。




【主要部件材质】

序号No.

零件名称

F304(L)/304(L)

1

阀体

F304(L)

2

发圈

304(L)

3

闸板

F304(L)

4

阀杆

304(L)

5

垫片

304+柔性石墨

6

阀盖

F304(L)

7

螺栓

B8(M)

8

304

9

填料压盖

304

10

活节螺栓

B8

11

填料压板

F304

12

六角螺母

8(M)

13

阀杆螺母

410

14

锁紧螺母

35

15

铭牌

AL

16

手轮

A197

17

润滑垫片

410

18

填料

石墨



【应用规范】

1、设计制造API 602、BS5352、ANSI B16.34;

2、连接端尺寸

   1)承插口尺寸按ANSI B 16.11;JB/T1751

   2)螺纹端尺寸按ANSI B1.20.1;JB/T7306

   3)对焊端尺寸按ANSI B 16.25;JB/T12224

   4)法兰端尺寸按ANSI B 16.5;JB79

3、阀门检查和试验 API 598;GB/T13927;JB/T9092

4、结构特征

    螺栓连接阀盖(B.B)和明杆支架(OS&Y)

    或焊接阀盖(W.B)和明杆支架(OS&Y)

5、材料按ANIS/ASTM的规定

6、主体材料

      A105;LF2;F11;F22;304(L);316(L);

      F347;F321;F51;Monel;20合金等。



 【外形尺寸与重量】                                                       CL800

规格

R.P

-

1/2

3/4

1

11/4

11/2

2

21/2

3

F.P

1/4

3/8

1/2

3/4

1

11/4

11/2

2

21/2

结构长度

L

79

79

92

111

120

120

140

178

180

手轮直径

W

100

100

100

125

160

160

180

200

220

中心高度(开)

H

161

161

163

196

223

251

290

333

370

流道孔径

D

8

10.5

13.5

18

24

29

36.5

45

51

重量



2.22

2.3

2.39

4.24

5.7

7.05

10.9

16.8

24






阀门关键词:锻钢闸阀,闸阀Z11Y型,不锈钢闸阀,美标闸阀,能源行业闸阀,闸阀厂家
