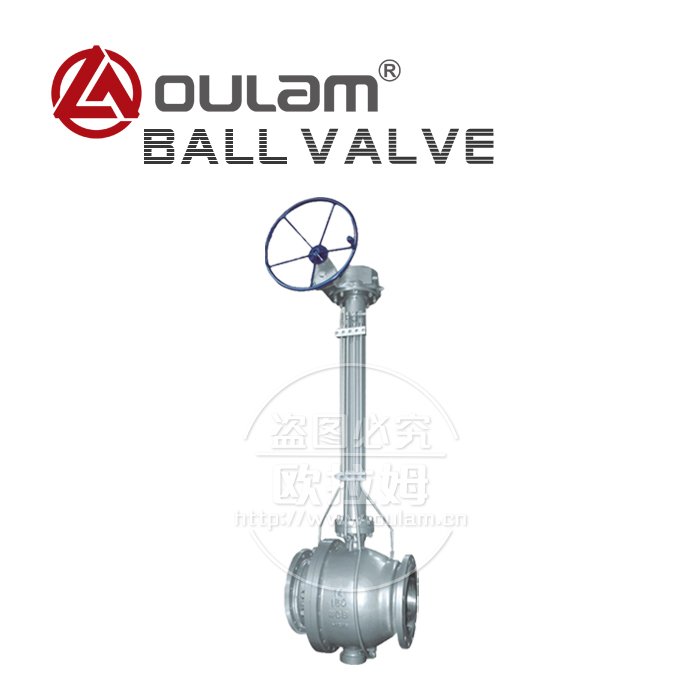

加长型埋地管线球阀/埋地法兰球阀MQ347F型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 球阀系列
原产地:
行业应用: 西气东输
适用介质:
上架时间:2018-09-22 14:39:56




欧拉姆锻钢球阀采用紧凑型与接体结构

由于结构合理,占地空间少,密封性能好,深受广大用户信赖。阀座采用PTFE+25%玻纤或PEEK。

PTFE+25%玻纤在高压下能获得比PTFE更好的性能,而且还能减少酸性介质腐蚀,通常在800磅级

的压力下采用;另外可以根据客户要求定做进口PEEK材质,以适应高温,高压工况下的高密封工

作性能。具有防火、防静电以及防阀杆吹出结构。



【低温球阀用途】

系列低温球阀主要适用与乙烯、液化天然气等化工装置上,输出的液态低温介质如乙烯、液氢等。这类介质不但易燃易爆,而且在升温时要气化,气化时,体积膨胀数百倍。而且这些介质渗透力强,易泄漏,加工制造比较困难。


【结构特效】

1、承压件的材料能承受介质温度的变化而引起的膨胀、收缩,密封部件的结构在温度变化时不会产生永久的变形。用与-100℃以下工况时,阀门零件在精加工前应进行深冷处理,即将零件浸放在液氧箱中进行冷却,当零件温度达到-196℃时,开始温度1~2h,然后取出箱外自然处理到常温,重复循环2次。

2、阀盖采用长颈结构,其目的保护填料函的功能,使填料函处于离低温较远的位置,保证填料的密封效果。同时还可以缠绕保冷材料,防止冷能损失。长颈的颈长可更具使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时,可以从填料函的压差,提高密封性能。

3、使用温度低于-100℃时,阀杆材料经过镀铬或氮化处理,提高阀杆表面硬度,提高填料密封的可靠性。

4、低温球阀具有防止异常升压结构,由于低温阀门介质气化后,其体积急剧膨胀,压力会异常升高,当阀门中腔压升高时,阀门中腔和进口侧连通,或在阀门进口端安装泄压阀,保证阀门安全使用。

5、低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封和复原性。



应用规范/Application standards

1、设计制造:BS5351 MSS SP-118;

2、连接端尺寸:

1)承插口尺寸按:ANSI B16.11;JB/T1751

2)螺纹端尺寸按:ANSI B1.20.1;JB/T7306

3)对焊端尺寸按:ANSI B16.25;JB/T12224

4)法兰端尺寸按:ANSI B16.5;JB79

3、阀门检查和试验:

API 598;GB/T13927;JB/T9092

4、结构特征:

螺纹连接阀盖;两段式;

5、材料按:ANSI/ASTM规定。

6、主体材料:

A105;LF2;304(L);316(L);F347;

F321;F51;Monel;20合金等。




【低温球阀阀盖加长颈部长度】

公称通径Nominal size

颈部长度Extension lengthH(mm)

DN

in

≥-60℃

≥-100℃

<-100℃

15

1/2

90

110

130

20

3/4

100

110

140

25

1

100

120

150

32

11/4

110

120

150

40

11/2

110

130

170

50

2

110

130

170

65

21/2

120

140

180

80

3

120

150

190

100

4

130

160

200

125

5

130

160

200

150

6

140

170

220

200

8

140

170

220

250

10

150

180

240

300

12

150

180

240

350

14

160

190

250

400

16

160

190

250



【球阀阀体低温材料最低使用温度】

锻件Forging

铸件Casting

标准、材料牌号Standards,materials code

最低温度℃Lowest temp

标准、材料牌号

Standards,materials code

最低温度℃Lowest temp

ASTM A350 LF2

-45.6℃

ASTM A352 LCB、LCC

-46℃

ASTM A350 LF5

-59.4℃

ASTM A352LC1

-59℃

ASTM A350 LF9

-73.3℃

ASTM A352LC2

-73℃

ASTM A350 LF3

-101.1℃

ASTM A352LC3

-101℃

ASTM A182 F304

-254℃

ASTM A351 CF8

-254℃

ASTM A182 F316

-254℃

ASTM A351 CF8M

-254℃

ASTM A182 F304L

-254℃

ASTM A351 CF3

-254℃

ASTM A182 F316L

-254℃

ASTM A351 CF3M

-254℃



公司技术专利: 公司技术专利已经拥有13项技术专利。

产品服务承诺:

1、产品保质期为一年,一年之内如出现质量问题,本公司将实行三包,包修、包换、包退。

2、因用户使用不当或在保修期外,而引起损坏或不正常工作,本公司对产品提供终身有偿维

修服务,本公司免费提供技术咨询。

3、请您按说明书正确使用产品,能确保产品使用寿命。






阀门关键词:MQ347F型球阀,管线球阀,西气东输球阀,球阀厂家,球阀型号
