  当前位置:首页 > 产品分类 > 球阀系列 >

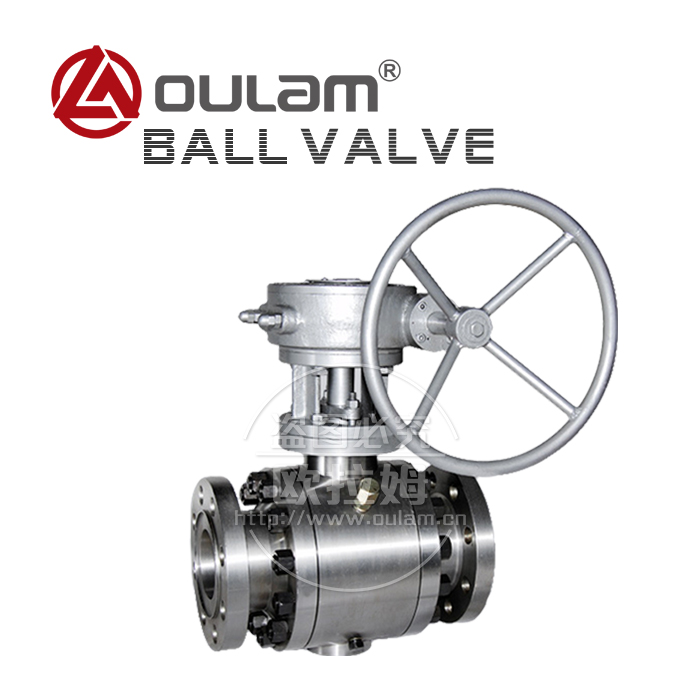

高压锻钢球阀/锻钢固定球阀Q347F型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 球阀系列
原产地:
行业应用: 化工行业
适用介质:
上架时间:2018-01-17 09:50:26





【固定球阀结构特点】

1、自动泄压结构   2、密封的紧急救护  3、防火结构   4、防静电结构  5、锁定装置

6、全通径结构及缩径结构  7、阀体的泄放装置   8、防腐蚀  9、抗硫化应力裂化   10、加长杆装置



应用规范/Application standards

1、设计制造:BS5351 MSS SP-118;

2、连接端尺寸:

1)承插口尺寸按:ANSI B16.11;JB/T1751

2)螺纹端尺寸按:ANSI B1.20.1;JB/T7306

3)对焊端尺寸按:ANSI B16.25;JB/T12224

4)法兰端尺寸按:ANSI B16.5;JB79



3、阀门检查和试验:

API 598;GB/T13927;JB/T9092

4、结构特征:

螺纹连接阀盖;两段式;

5、材料按:ANSI/ASTM规定。

6、主体材料:

A105;LF2;304(L);316(L);F347;

F321;F51;Monel;20合金等。



【主要零部件材质】

序号No.

零件名称Part name

材质Material

序号No.

零件名称Part name

材质Material

ASTM

ASTM

1

O型圈“O”Ring

Viton

13

球体Ball**

A105+ENP

2

密封圈Sealing ring

PTFE

14

衬套Bushing

PTFE&Nikealium

3

阀座*Seat

A105

15

上阀杆Stem*

A182-F6a

4

弹簧Spring

Inconel x-750

16

垫片Gasket

柔性石墨+不锈钢

5

螺柱Bolt

A193-B7

17

阀盖Cover

A105

6

左右阀体bonnet

A105

18

填料Packing

Graphite

7

注脂阀Grease injection valve

Assembled

19

支架Yoke

A216-WCB

8

垫片Gasket

柔性石墨+不锈钢

20

驱动装置Driving

Assembled

9

下阀杆Stem*

柔性石墨+不锈钢

21

连接套Connection set

AISI C1045

10

垫片Gasket

A182-F6a

22

填料压盖Gland

A216-WCB

11

衬套Bushing

PTFE&Nikealium

23

定位销Stop pin

A276-410

12

阀盖Body

A105

24

排污堵头Drain plug

A105

 注:*抗硫型阀门的该零件的材质为ASTM(A276-321);

     **抗硫型阀门的该零件的材质为ASTM(A182-304、DF8+Ni.P);



公司技术专利: 公司技术专利已经拥有13项技术专利。

产品服务承诺:

1、产品保质期为一年,一年之内如出现质量问题,本公司将实行三包,包修、包换、包退。

2、因用户使用不当或在保修期外,而引起损坏或不正常工作,本公司对产品提供终身有偿维

修服务,本公司免费提供技术咨询。

3、请您按说明书正确使用产品,能确保产品使用寿命,如发生异常情况,即请拨打全国统一

服务热线4008-269-778,我们将为您提供优质的售后服务,给予你满意的答复。
