  当前位置:首页 > 产品分类 > 针型阀系列 >

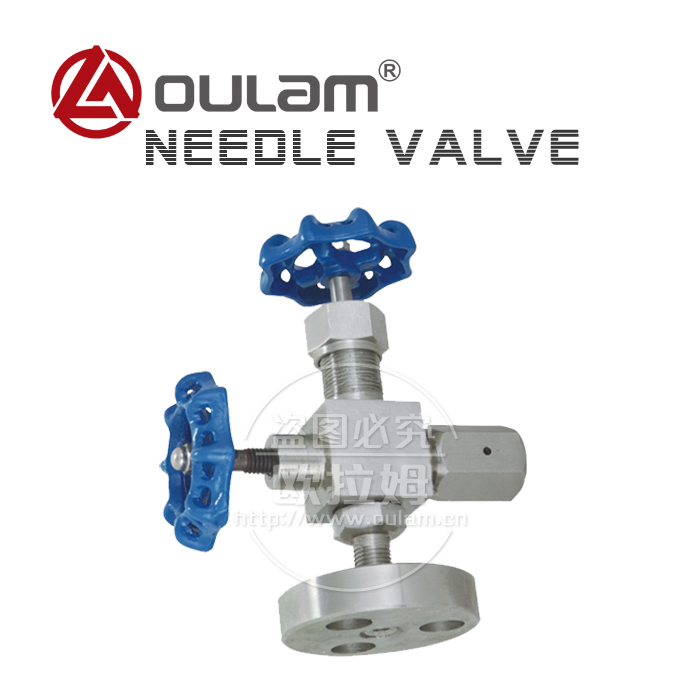

压力计针型阀/不锈钢针型阀J49H型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 针型阀系列
原产地:
行业应用: 化工行业
适用介质:
上架时间:2018-09-22 14:39:56



J49H压力计针型阀产品属性:

材质:不锈钢

连接方式:法兰

工作温度:常温

型号:J49H

J49H压力计针型阀详细说明:

压力计针型阀比其他类型的阀门能够耐受更大的压力,

密封性能好,所以一般用于较小流量,较高压力的气

体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.


压力计针型阀的概述:

针型阀是一种可以精确调整的阀门用途较广,比如火焰切割用的割距,调整火焰

温度的旋钮就是针型阀仪表针型阀是仪表测量管路系统中重要组成部分,主要

有截止阀和球阀,其功用是作开启或切断管道通路用。任何阀门的作用都是为了

切断流体.。根据阀芯的不同,可以分为截止阀,闸板阀旋塞阀,球阀,形阀,

针型阀等。 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。

针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小

流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的

了,一般的针型阀形都做成螺纹连接。

 压力计针型阀主要零件材料:

零件名称
Part name

阀杆
Stem

阀体
Body

阀底座
Base

填料
Packing

填料阀盖 Packing
bonnet

手轮Handwheel

J49H-320-DN3

碳钢
Carbon steel

铬不锈钢
Cr. Stainless steel

聚四氟乙稀,柔性石墨
PTFE,Soft graphite

碳钢Carbon steel

优质碳钢
High grade carbon steel

J49H-320P-DN6

铬镍不锈钢
Cr. Ni Stainless stee

铬不锈钢
Cr. Stainless steel

铬镍不锈钢
Cr. Ni Stainless steel

不锈钢Stainless steel



压力计针型阀主要性能规范:

型号
Type

公称压力PN Mpa

试验压力PS(Mpa)_Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

壳体
Shell

密封(液)Seal

密封(气)Seal

J49H-320

32.0

48.0

35.2

0.6

32.0

P≤540OC

液化石油气水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc.

J49H-320P

32.0

48.0

35.2

0.6

32.0

C≤425 OC



压力计针型阀主要外形及连接尺寸:

型号
Type

公称直径DN(mm)

尺寸 Dimension

重量(kg)Weight

L1

D1

D2

L2

H

H1

h

H’

M1

L3

J49H-320

3

60

65

50

60

88

100

15

φ70

M20×1.5

16

1.3

J49H-320P

6

60

65

50

60

88

100

15

φ70

M20×1.5

16

1.3



压力计针型阀订货须知:

1.产品型号与名称.             2.公称通径(DN)

3 .额定流量系数KV             4.公称压力和压差

5.阀体和阀内组件材料          6.流量特性

7.适用温度难关                8.电源电压和控制信号

9.是否带附件                  10.使用介质成分






阀门关键词:不锈钢针型阀,螺纹针型阀,针型阀标准,针型阀J49H型,针型阀价格
