  当前位置:首页 > 产品分类 > 球阀系列 >

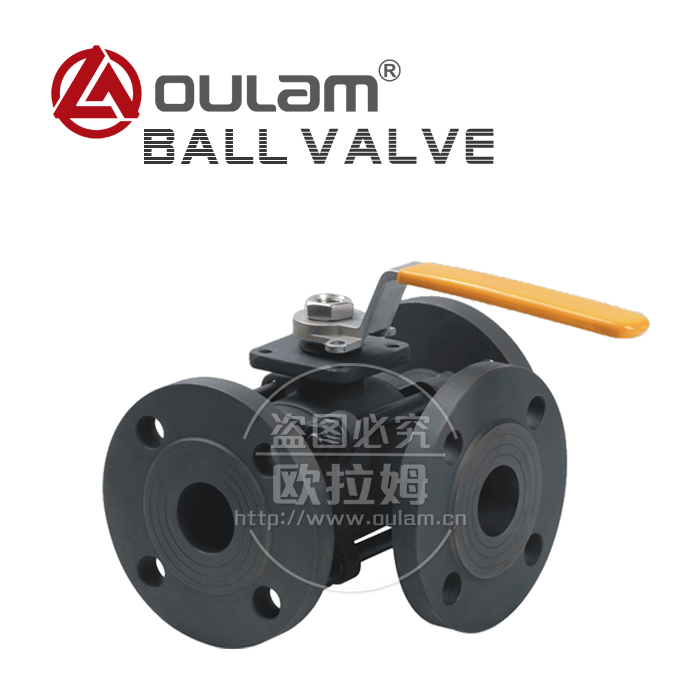

三通锻钢球阀/三通不锈钢球阀Q61H型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 球阀系列
原产地:
行业应用: 钢铁行业
适用介质:
上架时间:2018-01-08 08:49:00





【三通球阀功能】

三通球阀适用与在-46℃~+200℃温度下对腐蚀或非腐蚀液体、气体、粉末介质实现切换、混合和分流;开闭过程中,流路通畅减小了压力损失,操作省力、维修方便;五中流向类型满足不同工艺要求,可进行手、气动、电动控制。



【结构特点】

1、阀座可设计成四面座浮动球和固定球,流态稳定、密封可靠;

2、结构可设计成侧装式和顶装式,双向密封设计;流向切换绝无串流;

3、防飞出阀杆设计;

4、防静电设计;

5、两位(开合关位置)锁定设计。



应用规范/Application standards

1、设计制造:BS5351 MSS SP-118;2、连接端尺寸:
1)承插口尺寸按:ANSI B16.11;JB/T17512)螺纹端尺寸按:ANSI B1.20.1;JB/T7306
3)对焊端尺寸按:ANSI B16.25;JB/T12224
4)法兰端尺寸按:ANSI B16.5;JB793、
阀门检查和试验:API 598;GB/T13927;JB/T9092
4、结构特征:
螺纹连接阀盖;两段式;

5、材料按:ANSI/ASTM规定。

6、主体材料:

A105;LF2;304(L);316(L);F347;F321;

F51;Monel;20合金等。




【主要零部件材料】

序号No.

零件名称Name of rart

材料Material

碳钢Carbon steel

不锈钢Stainless steel

低温钢Low temperature steel

1

阀体Body

A216 WCB

A351 CF8M

A352 LCB

2

球体Ball

A105+ENP

A182 F316/F304

A350 LF3/LF2+ENP

3

O型圈O-ring



氟橡胶Viton



4

法兰盘

A105

5

密封圈Seat ring

PTFE/RPTFE

6

垫片Gasket

PTFE/RPTFE

7

螺栓Bolt

A193 B7

A193 B8

A320 L7

8

螺母Nut

A194 2H

A194 8

A194 4

9

阀盖Bonnet

A216 WCB

A351 CF8M

A352 LCB

10

阀杆Stem

A182 F6a

A182 F316

A182 F316

11

填料Stem packing

PTFE/柔性石墨PTFE/ Flexible graphite

12

填料压盖Pcking gland

A216 WCB

A351 CF8M

A352 LCB

13

螺钉Screw

A193 B7

A193 B8

A320 L7

14

限位Stop plate片

A105+ENP

15

定位销

304

16

手柄Lever

Q235A



产品服务承诺:

1、产品保质期为一年,一年之内如出现质量问题,本公司将实行三包,包修、包换、包退。

2、因用户使用不当或在保修期外,而引起损坏或不正常工作,本公司对产品提供终身有偿

维修服务,本公司免费提供技术咨询。

3、请您按说明书正确使用产品,能确保产品使用寿命。
