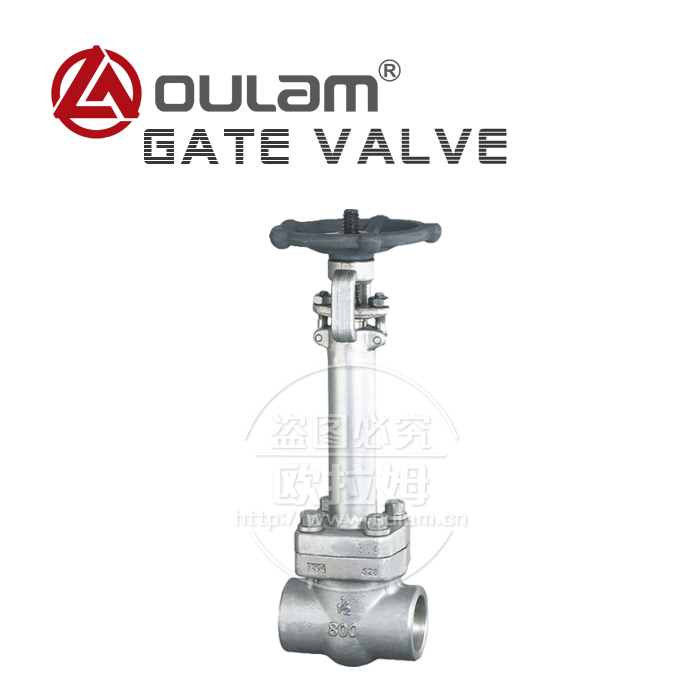

锻钢低温闸阀/焊接式低温锻钢闸阀DZ61Y型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 闸阀系列
原产地:
行业应用: 天然气行业
适用介质:
上架时间:2018-01-18 09:05:16


采用标准/Standards

全径或缩径;

明杆支架式(OS & Y);

自定心压板压套式;

螺栓连接、缠绕垫片密封式阀盖;

螺纹连接、全焊密封式阀盖以及螺纹

连接内压自紧式阀盖;

整体式上密座;

承插端符合ASME B16.11;

螺纹连接端(NPT)符合ANSI/ASME B1.20.1。



【应用规范】

1、设计制造 API 602 BS 5352 ANSI B16.34;

2、连接端尺寸

   1)承插口尺寸按ANSI B16.11;JB/T 1751

   2)螺纹端尺寸按ANSI B1.20.1;JB/T 7306

   3)对焊端尺寸按ANSI B16.25;JB/T 12224

   4)法兰端尺寸按ANSI B16.5,JB79

3、检查和试验:API 598;GB/T 13927;JB/T 9092

4、结构特征

   螺栓连接阀盖(B.B)和明杆支架(OS&Y)

   或焊接阀盖(W.B)和明杆支架(OS&Y)

5、材料按ANSI/ASTM的规定。


【主要材质表】

序号

零件名称

LF2/304

LF3/304

F304(L)/304(L)

F316(L)/316(L)

F51/F51

1

阀体

LF2

LF3

F304(L)

F316(L)

F51

2

座圈

304

304

304(L)

316(L)

F51

3

闸板

F304

F304

F304(L)

F316(L)

F51

4

阀杆

304

F304

304(L)

316(L)

F51

5

垫片

304+柔性石墨

304+柔性石墨

304+柔性石墨

306+柔性石墨

316+柔性石墨

6

阀盖

LF2

LF3

F304(L)

F316(L)

F51

7

螺栓

L7

L7

B8

B8

B8

8

410

410

304

304

304

9

填料压套

304

204

304

316

F51

10

活节螺栓

L7

L7

B8(M)

B8(M)

B8M

11

填料压板

LF2

LF3

F304

F304

F304

12

六角螺母

2H

2H

8(M)

8(M)

8M

13

阀杆螺母

410

410

410

410

410

14

锁紧螺母

35

35

35

35

35

15

铭牌

AL

AL

AL

AL

AL

16

手轮

A197

A197

A197

A197

A197

17

润滑垫片

410

410

410

410

410

18

填料

石墨

石墨

石墨

石墨

石墨



CL800

规格(NPS)

R.P

-

1/2

3/4

1

11/4

11/2

2

21/2

3

F.P

1/4

3/8

1/2

3/4

1

11/4

11/2

2

21/2

结构长度(mm)

L

79

79

92

111

120

120

140

178

180

手轮直径(mm)

W

100

100

100

125

160

160

180

200

220

中心高度(开)(mm)

H

-196

291

291

293

340

375

400

450

490

560

-46

255

255

258

290

325

265

395

440

485

流道孔径(mm)

d

7.5

10.5

13.5

18

24

29

36.5

45

51

重量(Kg)



3.5

3.5

4.3

6.7

10.9

12

14.8

28

36





欧拉姆锻钢闸阀有三种阀盖设计形式。

第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓连接,缠绕式垫片

(304夹柔性石墨制造)或采用金属环连接密封。

第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。

客户有特殊要求时也可采用全焊透连接。

第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密

封环密封。
